Beschrijving

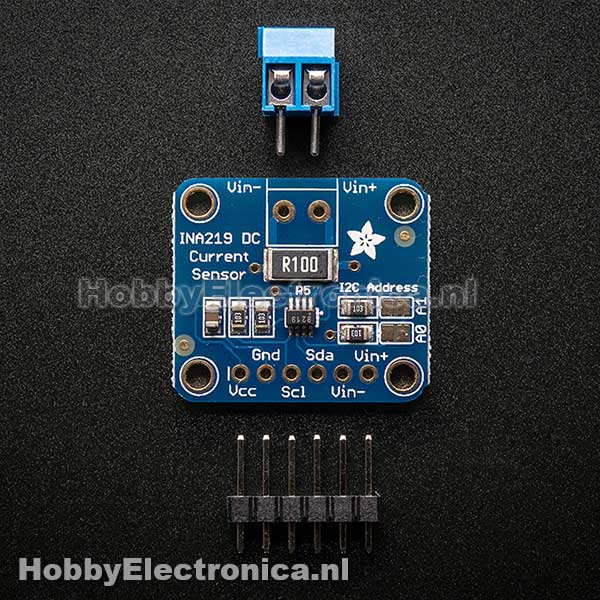

INA219 High Side DC Current Sensor. Gebruik de INA219 om de high side spanning en DC stroom te meten over I2C. Precisie van 1%. Ideaal voor het meten van batterij levensduur.
Voed de INA219 sensor met 3 tot 5VDC en sluit de twee I2C pinnen aan op een microcontroller. Sluit vervolgens de te meten voeding aan VIN + en de grond aan VIN-.
INA219 High Side DC Current Sensor specificaties:
– 0.1 ohm 1% 2W stroommeet weerstand
– Tot +26V spanning
– Tot ±3.2A stroom meten, met ±0.8mA resolutie
– 0.9″ x 0.8″ PCB
– I2C 7-bit addressen 0x40, 0x41, 0x44, 0x45, te selecteren met jumpers
– Arduino library
Electronics4Fun –
Dit is echt een toppertje! Heb deze module al enkele weken in het bezit en is heel gemakkelijk uit te lezen met de Library van de fabrikant. Je kunt zelfs in de 400 mA range meten met een resolutie van 0.1 mA ! Is ook nog bidirectioneel, dus meet even nauwkeurig als de stroom de andere kant op loopt, en komt er een “-” teken voor de meetwaarde te staan. Kan dus bv meten hoeveel lading de accu in- en uitgaat. Meet “echte” accucapaciteit in Wh op de milliWatt nauwkeurig als je wilt. Ook simpel aan te passen voor stromen hoger dan 3.2 A en de module verbruikt zeer weinig stroom.
Electronics4Fun –
Excuus, was vergeten ‘waardering’ aan te vinken.
