Beschrijving

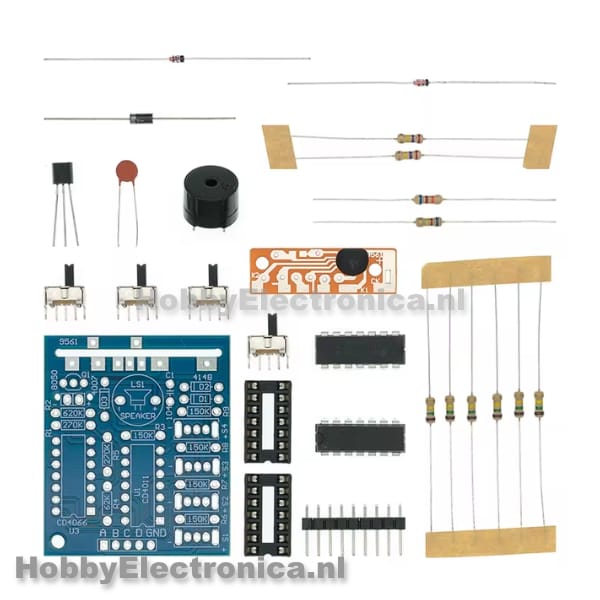

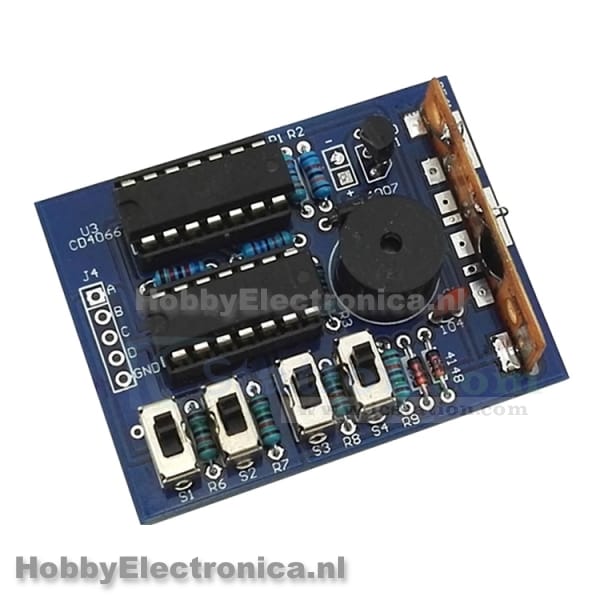

16 Toons muziekmodule soldeerkit. De kern van het circuit is de 9561 geluidschip, die met behulp van vier binaire schakelaars (A, B, C, D) tot 16 verschillende geluiden kan genereren. Door de combinatie van een geluidschip, ruisgenerator, besturings- en coderingscircuit ontstaat een breed scala aan geluidseffecten. De schakelaars bepalen de binaire code, waarmee u eenvoudig het gewenste geluid selecteert.
16 verschillende geluidseffecten: Kies eenvoudig uit zestien analoge tonen, variërend van klassieke bellen tot creatieve geluiden. Eenvoudige bediening: Selecteer het gewenste geluid via handmatige of externe binaire codering. Compact ontwerp: Met een afmeting van slechts 4,8 x 4,1 cm past de module in vrijwel elke behuizing.
Eenvoudig kit on te leren solderen. De print op de pcb laat zien waar de componenten moeten komen. Langste poten aan de componenten is de + en de korte poot de -.
16 Toons muziekmodule soldeerkit specificaties:
– Voedingsspanning: DC 4,5 V – 5 V
– Afmetingen printplaat: 4,8 x 4,1 cm
– Besturingsmethode: Handmatige codering (schakelaars) en externe codering mogelijk
Extra benodigd: Soldeerbout, kniptang, batterij of andere spanningsbron.
|
Code |
Geluidseffecten | Code | Beïnvloeden | ||||||
| A | B | C | D | A | B | C | D | ||
| 0 | 0 | 0 | 0 | Machinegeweren | 1 | 0 | 0 | 0 | Tjilpen |
| 0 | 0 | 0 | 1 | Geluid van de brandweerwagen | 1 | 0 | 0 | 1 | Fluitje |
| 0 | 0 | 1 | 0 | De stem van de ambulance | 1 | 0 | 1 | 0 | Telegram geluid |
| 0 | 0 | 1 | 1 | Patrouille wagen | 1 | 0 | 1 | 1 | Vogels zingen geluid |
| 0 | 1 | 0 | 0 | Cricket | 1 | 1 | 0 | 0 | Machinegeweer stem |
| 0 | 1 | 0 | 1 | Alarm lied | 1 | 1 | 0 | 1 | Hooter stem |
| 0 | 1 | 1 | 0 | Elektronisch signaal | 1 | 1 | 1 | 0 | Bass geluid |
| 0 | 1 | 1 | 1 | Vogel oproep | 1 | 1 | 1 | 1 | De auto na het geluid |
Componenten:
| Naam | Type/specifici-kation | Merknummer | Nummer | Naam | Type/specificat-ion | Markering
Gevoelloos er |
Nummer |
| Weerstand | 62K | R4 | 1 | Schakelaar | 1P-2T | S1–S
4 |
4 |
| 150K | R3 R6–R9 | 5 | Geïntegreerde schakeling | CD4011 | U1 | 1 | |
| 270K | R1 R5 | 2 | CD4066 | U3 | 1 | ||
| 620K | R2 | 1 | 9561 | U2 | 1 | ||
| Diode | 1N4007 | D3 | 1 | Sockets voor IC’s | DIP14 | U1
U3 |
2 |
| 1N4148 | D1 D2 | 2 | Verlengstuk | SIP5 | J1 | 1 | |
| Audion | S8050 | Q1 | 1 | PCB-bord | 49*42mm | F R – 4
Twee -Zijdig |
1 |
| Zoemer | 5V | LS1 | 1 | Instructieboek | A4 | 1 |
1 |
