Digitaal klok shield RTC

Beschrijving

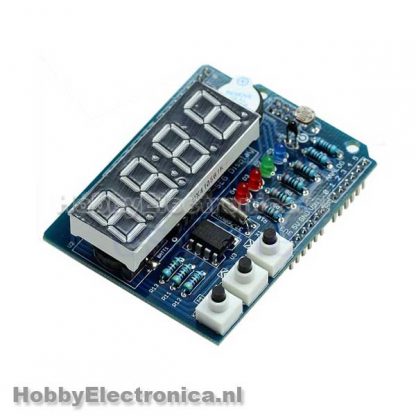

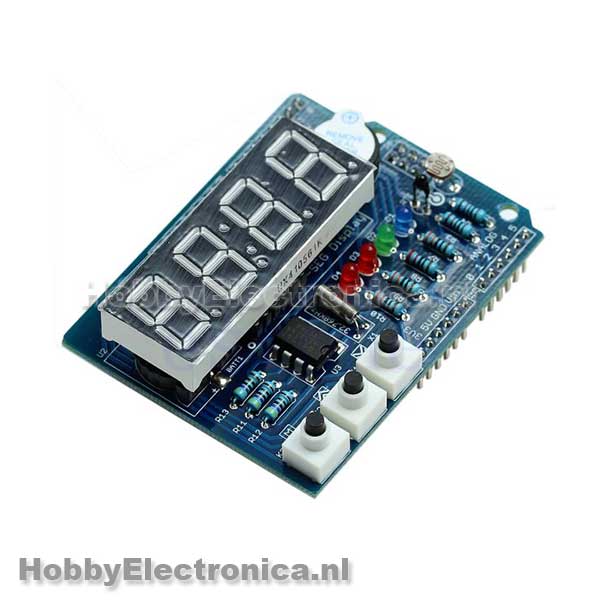

Digitaal klok shield RTC. Arduino shield met een digitale klok. Het shield heeft een Real Time Clock module de DS1307, met een batterijhouder(geleverd zonder batterij). Een 4x 7 segments display, 3 push buttons, 4 LED’s, lichtsensor, temperatuur sensor en een buzzer.

Aansluitingen Digitaal klok shield RTC:
– D2, D3, D4 en D5 voor de LED’s.
– D6 de buzzer.
– D7 de TM1636 clock
– D8 de TM1636 data pin.
– D9-D11 de push buttons.
– A4 en A5 de SDA en SCL (I2C-interface)voor de DS1307.

Digitaal klok shield RTC specificaties:
– 7-Segment Display 4-Digit (TM1636 Driver IC)
– DS1307 Real time clock
– 5V DC buzzer
– LDR weerstand (lichtsensor)
– Thermistor (temperatuur sensor)
– 4 LEDs (blauw, groen, rood en rood)
– Batterij houder
– 3 push buttons
