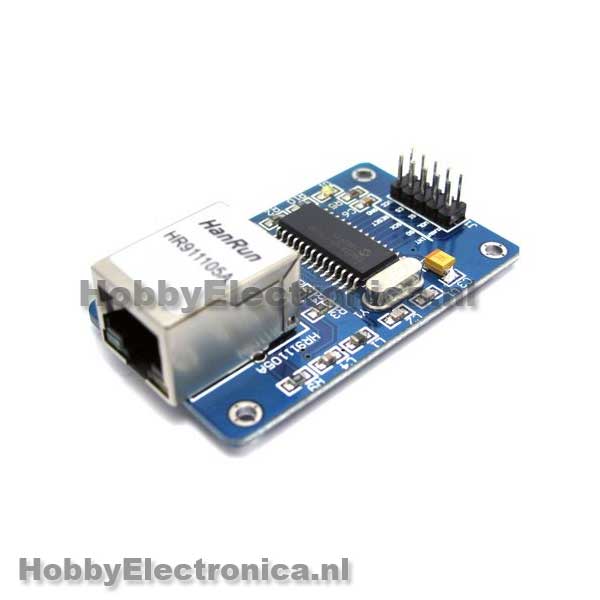

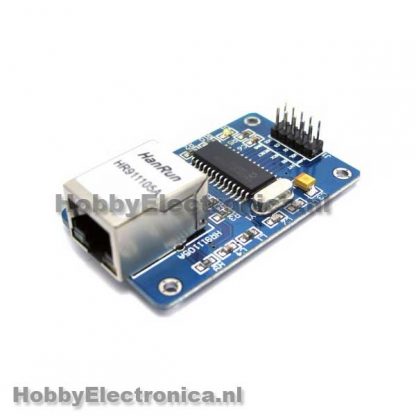

ENC28J60 Ethernet LAN netwerk module

6,95

ENC28J60 Ethernet LAN netwerk module.
Te gebruiken met de EtherCard library

3 op voorraad

SKU: HE0104-600 Categorieën: , Tags: , , , , Verzenden:

Beschrijving

ENC28J60 is een compacte ethernet module met de ENC28J60 ethernet controller, LAN-connector en SPI-interface voor de microcontroller, arduino, avr, pic. Verbind je project met het netwerk en internet, draai een webserver of webclient.

Te gebruiken met de Ethercard library.

ENC28J60 specificaties:
– Werkt op 3.3V.
– Ethernet controller: ENC28J60 met 8K interne buffer.
– Connectie snelheid: 10/100Mb.
– Verbinding met je Arduino middels SPI.
– Maten: 56mm x 34mm.

Verbinden met Arduino UNO:
VCC – 3.3V
GND – GND
SCK – Pin 13
SO – Pin 12
SI – Pin 11
CS – Pin 8 # Selectable with the ether.begin() function

Arduino code voorbeeld:

Te gebruiken met de Ethercard library

// Demo using DHCP and DNS to perform a web client request.
// 2011-06-08 <jc@wippler.nl> http://opensource.org/licenses/mit-license.php

#include <EtherCard.h>

// ethernet interface mac address, must be unique on the LAN
static byte mymac[] = { 0x74,0x69,0x69,0x2D,0x30,0x31 };

byte Ethernet::buffer[700];
static uint32_t timer;

char website[] PROGMEM = "www.google.com";

// called when the client request is complete
static void my_callback (byte status, word off, word len) {
  Serial.println(">>>");
  Ethernet::buffer[off+300] = 0;
  Serial.print((const char*) Ethernet::buffer + off);
  Serial.println("...");
}

void setup () {
  Serial.begin(57600);
  Serial.println("\n[webClient]");

  if (ether.begin(sizeof Ethernet::buffer, mymac) == 0)
    Serial.println( "Failed to access Ethernet controller");
  if (!ether.dhcpSetup())
    Serial.println("DHCP failed");

  ether.printIp("IP:  ", ether.myip);
  ether.printIp("GW:  ", ether.gwip);
  ether.printIp("DNS: ", ether.dnsip);

  if (!ether.dnsLookup(website))
    Serial.println("DNS failed");

  ether.printIp("SRV: ", ether.hisip);
}

void loop () {
  ether.packetLoop(ether.packetReceive());

  if (millis() > timer) {
    timer = millis() + 5000;
    Serial.println();
    Serial.print("<<< REQ ");
    ether.browseUrl(PSTR("/foo/"), "bar", website, my_callback);
  }
}
