Beschrijving

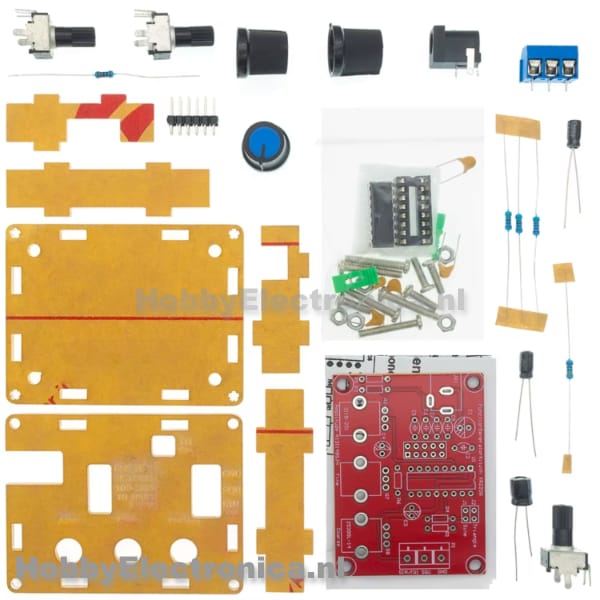

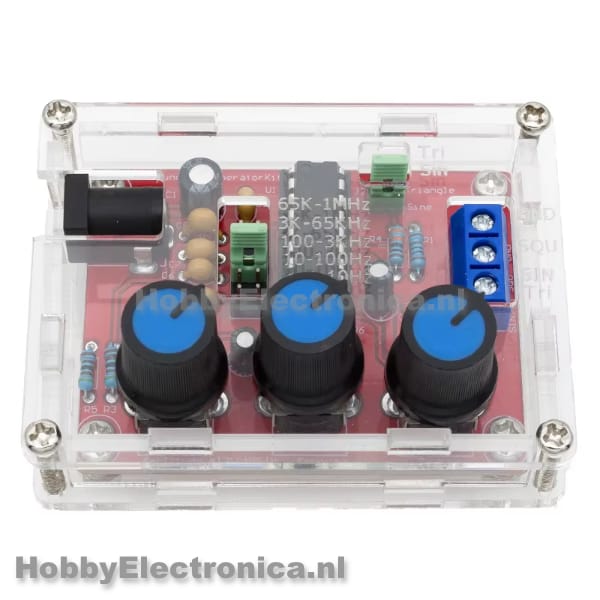

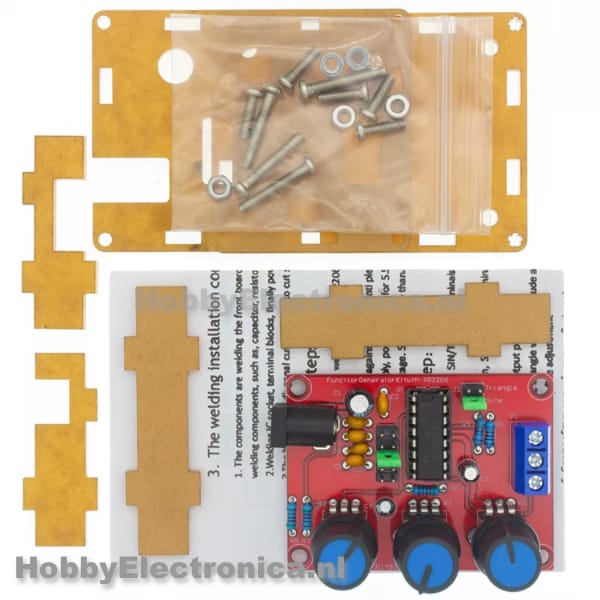

Functiegenerator soldeer kit 1Hz-1MHz met 3 golfvormen gebaseerd op de XR2206 IC, geschikt voor het genereren van drie verschillende golfvormen met instelbare frequentie en amplitude.
Functiegenerator soldeer kit 1Hz-1MHz met 3 golfvormen specificaties:
– Voedingsspanning: 9-12V DC
– Frequentiebereik: 1Hz – 1MHz
– Uitgangsimpedantie: 600Ω ±10%
– Golfvorm Specificaties:
– Sinusgolf
Amplitude: 0-3V (bij 9V voeding)
Vervorming: <1% bij 1kHz
Frequentierespons: ±0,05dB (1Hz-100kHz)
- Vierkantsgolf
Amplitude: 8V (onbelast, bij 9V voeding)
Stijgtijd: <50ns bij 1kHz
Daaltijd: <30ns bij 1kHz
Symmetrie: <5% bij 1kHz
- Driehoeksgolf
Amplitude: 0-3V (bij 9V voeding)
Lineariteit: <1% tot 100kHz
Bedieningselementen
- AMP: Amplitude regeling
- FIJN: Fijne frequentie afstelling
- GROF: Grove frequentie afstelling
- Golfvorm selectie via jumpers (J1/J2)
Montage Instructies
1. Begin met de laagste componenten (weerstanden, condensatoren)
Installeer daarna IC-socket en aansluitingen
Let op correcte polariteit van componenten
Trim overtollige pinnen na solderen
Gebruiksaanwijzing
Controleer IC oriëntatie voor installatie
Gebruik alleen 9-12V DC voeding (center-negatief)
3. Selecteer golfvorm via jumpers:
J1: Sinusgolf
J2: Driehoeksgolf
SQU-uitgang: Vierkantsgolf
