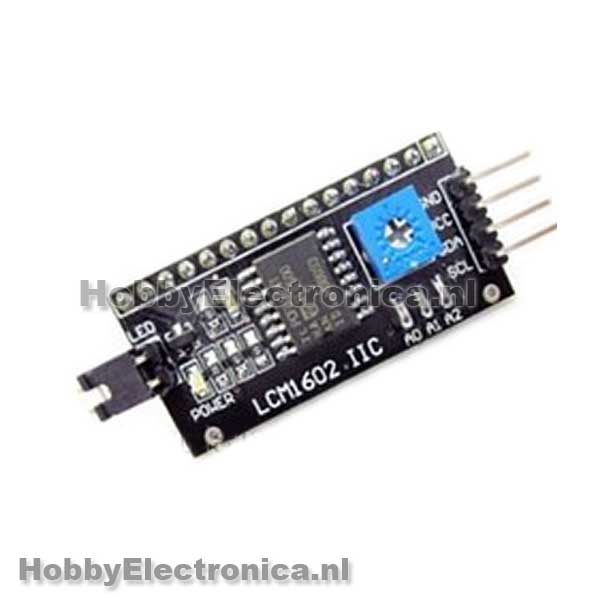

I2C LCD interface voor 16×2 en 20×4 displays

(5 klantbeoordelingen)

1,95

Met deze interface stuur je een LCD display aan via de SDA/SCL interface.

54 op voorraad

SKU: HE0153-001 Categorie: Tags: , , , , Verzenden:

Beschrijving

Met deze I2C LCD interface stuur je een LCD display aan via de SDA/SCL, I2C interface (2 pinnen). Zo houdt je de rest van de pinnen vrij voor shields en sensors, met een 16×2 disply scheelt dit 5 pinnen op een arduino!

Werkt met de LiquidCrystal library om via de SDA/SCL interface tekst of tekens op een display te tonen.

Code voorbeelden en library

Geschikt voor 16×2 en 20×4 displays.

– Afmetingen: 82x35x18 mm.
– Werkt op: 5V.

5 beoordelingen voor I2C LCD interface voor 16×2 en 20×4 displays

  1. Peter (geverifieerde eigenaar)

    Goede LCD driver via I2C. Zeer makkelijk in gebruik. Laat erg vlot de tekst zien (geen verschil met de normale verbinding).
    Het is tevens erg handig dat je de achtergrond verlichting uit kan zetten via een commando.

  2. Electronics4Fun (geverifieerde eigenaar)

    Werkt prima: getest op een Arduino Uno en Pro-Trinket met het 1602 lcd van HobbyElectronica: http://www.hobbyelectronica.nl/product/hd44780-16×2-karakters-lcd-display-module-blauw-backlight/
    Google: fmalpartida new-liquidcrystal om de I2c-library te installeren voor je arduino.Het I2c-adres van het Funduino LCM1602 I2C Backpack is standaard 0x27, maar kan zelfs op het backpack ingesteld worden van 0x20-0x27. Tip: brandt het lcd maar je ziet geen text, dan wil het wel is helpen om even aan het potmetertje, achter op het i2c-backpack, te draaien.

  3. jw (geverifieerde eigenaar)

    Geweldige I2C LCD interface.

    Let op. In tegenstelling tot sommige vergelijkbare rode “funduino” backpacks die voorgemonteerd komen op een aantal displays hebben deze boards twee pull-up weerstanden (4k7) op de SDA en SCL pinnen.

    Deze zijn dus constant digitaal “hoog” met een spanning van 5V wanneer “floating” of niet in gebruik.

    Oppassen met 3V3 schakelingen dus, of level converters gebruiken.

  4. André (geverifieerde eigenaar)

    Perfect. Aansluiten op een Raspberry Pi volgens deze link: http://www.gejanssen.com/howto/i2c_display_2004_raspberrypi/index.html
    en werken

  5. Paul van de Veen (geverifieerde eigenaar)

    Prima LCD I2C. Heel snel, eenvoudig in gebruik, goedkoop!
    Stukken beter dan b.v. het Adafruit Backpack
