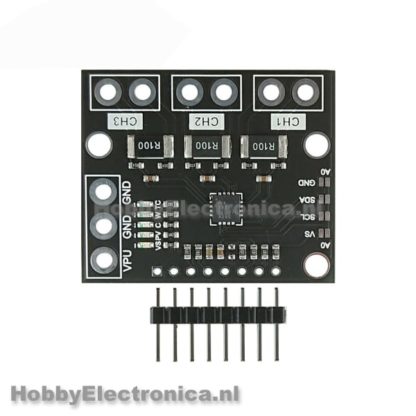

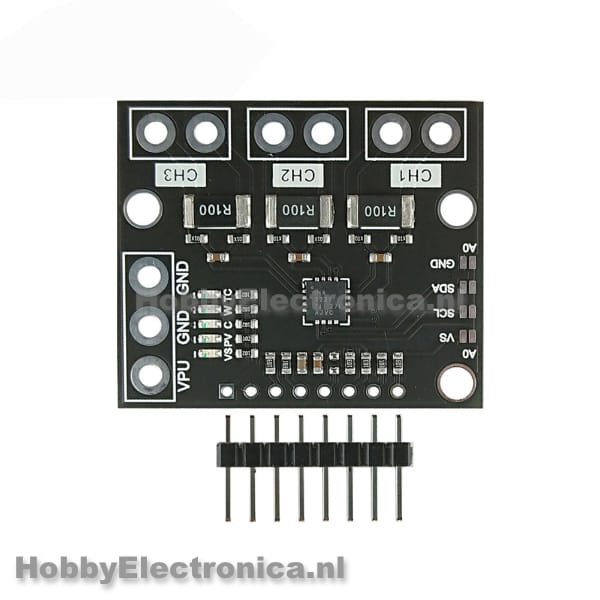

INA3221 Stroommeter module I2C

3,45

13 op voorraad

SKU: HE1083-615 Categorie: Verzenden:

Beschrijving

INA3221 Stroommeter module I2C, is een driekanaals high-side stroom- en busspanningsmonitor met een I2C- en SMBUS-compatibele interface. De INA3221 bewaakt zowel shuntspanningsdalingen als busvoedingsspanningen, naast programmeerbare conversietijden en middelingsmodi voor deze signalen. De INA3221 biedt zowel kritieke als waarschuwingswaarschuwingen om meerdere programmeerbare buiten-bereikcondities voor elk kanaal te detecteren. De INA3221 detecteert stroom op bussen die kan variëren van 0 V tot 26 V. Het apparaat wordt gevoed door een enkele voeding van 2,7 V tot 5,5 V en trekt 350 uA (typ) aan voedingsstroom. De INA3221 is gespecificeerd voor een bedrijfstemperatuurbereik van -40°C tot +125°C. De I2C- en SMBUS-compatibele interface heeft vier programmeerbare adressen.

INA3221 Stroommeter module I2C specificaties:
– Hardware interface(s):I2C
– Maximaal beschikbare analoge ingangspinnen (ADC): 3
– ADC resolutie [bit]: 13
– Maximale ADC meetspanning [V]: 26
– Standaard I2C adres: Geen, moet ingesteld worden via een soldeerbrug
– Aanpasbaar I2C adres: Ja
Via soldeerbrug:
0x40: A0<->GND
0x41: A0<->VS
0x42: A0<->SDA
0x43: A0<->SCL
– Interne pull-up weerstand(en) [kΩ]: 10
– Sensor(chip): INA3221
– Aantal kanalen: 3
– Geschikte stroom: DC
– Meetmethode: Shunt
– Shunt weerstand [mΩ]: 100
