LED bar batterij

4,95

Niet op voorraad

Voorraad notificatie email ontvangen?

SKU: HE0544-600 Categorieën: , , , Verzenden:

Beschrijving

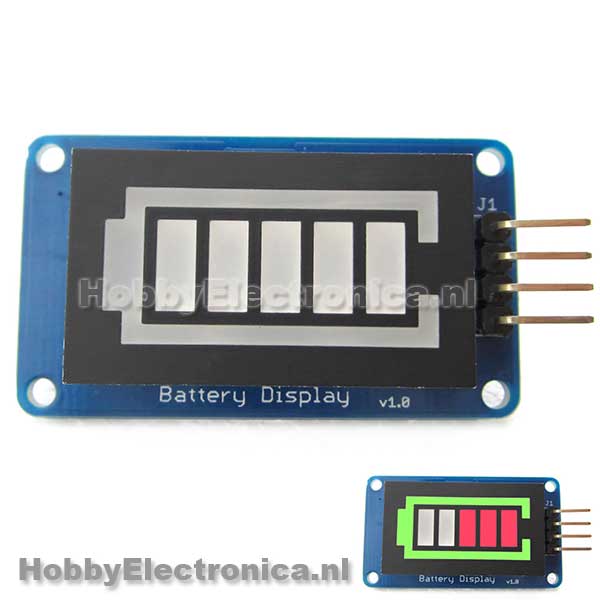

LED bar batterij. Laat de status van een batterij zien op een LED bar. Op basis van de TM1651 chip, hierdoor zijn er maar 2 pinnen nodig voor de aansturing. Voor 3.3V en 5V logica.

Aansluiten:
LED bar batterij Arduino UNO R3
GND GND
VCC 5V
DIO D2
CLK D3

Arduino code voorbeeld:

Dubbel klik het code block om alles te selecteren en eenvoudig te kopieren.

//Demo for the the Battery Display
//Hardware: Battery Display *1
//Board:  Arduino UNO R3
//IDE:	  Arduino-1.0
//Function:  The Battery Display blinks once per second.

#include "TM1651.h"
#define CLK 3//pins definitions for TM1651 and can be changed to other ports
#define DIO 2
TM1651 batteryDisplay(CLK,DIO);
void setup()
{
  batteryDisplay.init();
  batteryDisplay.set(BRIGHTEST);//BRIGHT_TYPICAL = 2,BRIGHT_DARKEST = 0,BRIGHTEST = 7;
}
void loop()
{
  blink();
}
void blink()
{
  batteryDisplay.displayLevel(5);
  batteryDisplay.frame(FRAME_ON);
  delay(1000);
  batteryDisplay.displayLevel(0);
  batteryDisplay.frame(FRAME_OFF);
  delay(1000);
}
