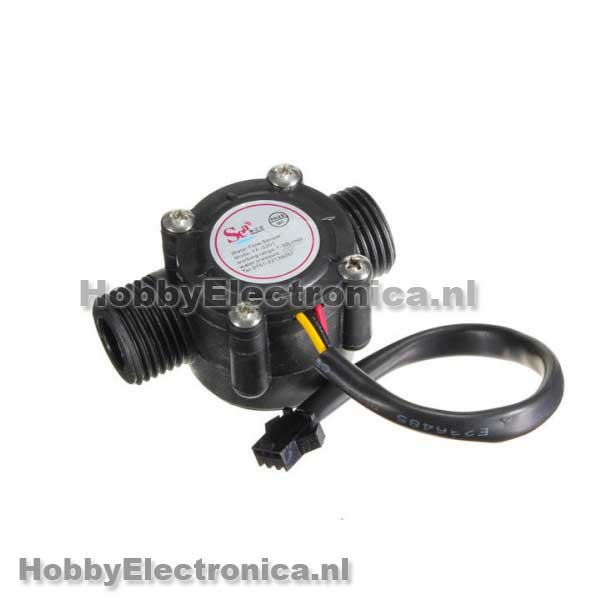

Water flow sensor

6,95

10 op voorraad

SKU: HE0338-002 Categorie: Verzenden:

Beschrijving

Water flow sensor / Hall flow sensor Module Water control 1-30L/min. Meet vloeistof / water-stroom voor uw zonne-energie, computer koeling of tuinier project met behulp van deze handige basic flowmeter. Deze sensor zit in lijn met uw waterleiding en maakt gebruik van een pinwheel sensor om te meten hoeveel vloeistof er doorheen gaat. Het pinwheel heeft een kleine magneet bevestigd en een Hall-effect magnetische sensor aan de andere kant van de plastic buis die kan meten hoeveel spins de pinwheel heeft gemaakt door de plastic wand.

De water flow sensor wordt geleverd met drie draden: rood (5-24VDC vermogen), zwart (aarde) en geel (Hall-effect puls uitgang). Door het tellen van de pulsen van de uitgang van de sensor, kunt u de vloeistof stroom bijhouden: elke puls is ongeveer 2.25 milliliter. Let op dit is geen nauwkeurige sensor en de pulse kan variëren een afhankelijk van de stroomsnelheid, vloeistofdruk en sensoruitlijning. Zorgvuldige kalibratie is nodig als meer dan 10% precisie nodig is.

Water flow sensor specificaties:
– Werkt op: 5 tot 18VDC
– Max current draw: 15mA @ 5V
– Flow Rate: 1 tot 30 Liters/Minuut
– Temperatuur range: -25 to 80°C
– Humidity Range: 35%-80% RH
– Maximale water druk: 1.75Mpa
– External threads: 1/2″

Arduino code voorbeeld:

Dubbel klik het code block om alles te selecteren en eenvoudig te kopieren.

volatile int  flow_frequency;  // Measures flow meter pulses
unsigned int  l_hour;          // Calculated litres/hour
unsigned char flowmeter = 2;  // Flow Meter Pin number
unsigned long currentTime;
unsigned long cloopTime;

void flow ()                  // Interruot function
{
   flow_frequency++;
}

void setup()
{
   pinMode(flowmeter, INPUT);
   Serial.begin(9600);
   attachInterrupt(0, flow, RISING); // Setup Interrupt
                                     // see http://arduino.cc/en/Reference/attachInterrupt
   sei();                            // Enable interrupts
   currentTime = millis();
   cloopTime = currentTime;
}

void loop ()
{
   currentTime = millis();
   // Every second, calculate and print litres/hour
   if(currentTime >= (cloopTime + 1000))
   {
      cloopTime = currentTime;              // Updates cloopTime
      // Pulse frequency (Hz) = 7.5Q, Q is flow rate in L/min. (Results in +/- 3% range)
      l_hour = (flow_frequency * 60 / 7.5); // (Pulse frequency x 60 min) / 7.5Q = flow rate in L/hour
      flow_frequency = 0;                   // Reset Counter
      Serial.print(l_hour, DEC);            // Print litres/hour
      Serial.println(" L/hour");
   }
}
