Beschrijving

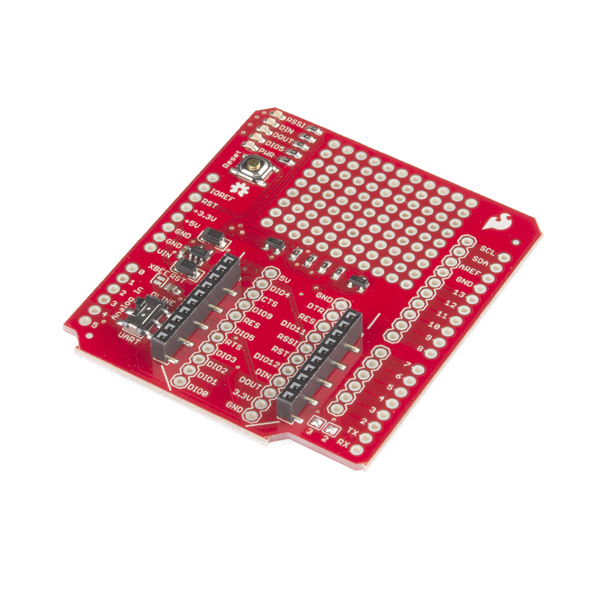

XBee Shield maakt het nog makkelijker XBee communicatie toe te voegen aan een project. Het shield past op elke bord dat een Arduino standaard footprint heeft en geeft het draadloze communicatie mogelijkheden met behulp van de populaire XBee module. Dit apparaat werkt met alle XBee modules, waaronder de serie 1 en 2, standaard en Pro versies.
De seriële pinnen (DIN en DOUT) van de XBee zijn verbonden door middel van een SPDT switch, waarmee u een verbinding maakt met de UART pinnen (D0, D1) of de digitale pinnen op de Arduino (D2 en D3 standaard). Voeding is overgenomen uit de 5V pin van de Arduino en gereguleerd aan boord tot 3.3VDC voor de XBee.
Het shield bevat LED’s voor de voeding en activiteit op de XBee pinnen. Ook de reset knop is naar het shield gebracht en een raster van 9×11 pinnen om te prototypen. Het shield word zonder header pinnen geleverd.
