Beschrijving

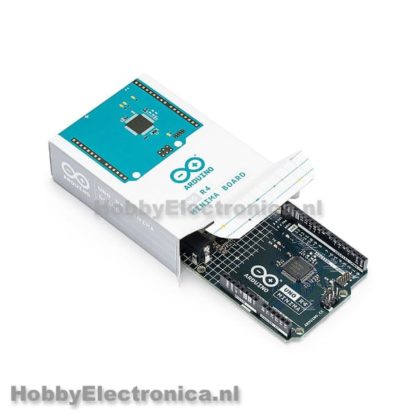

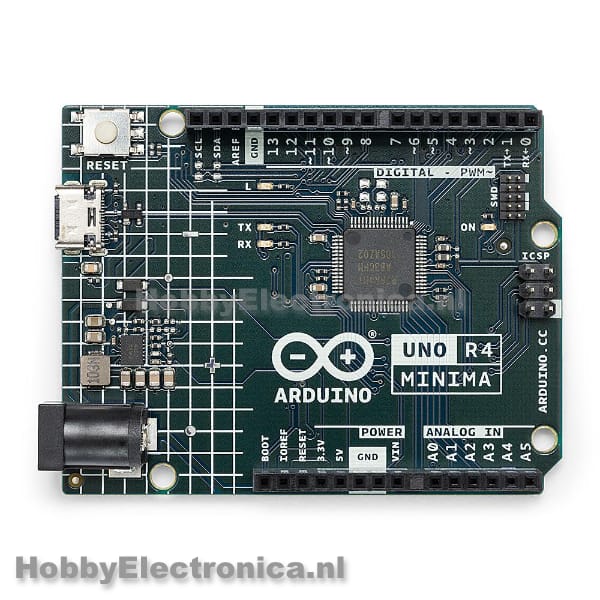

Arduino UNO R4 Minima is de opvolger van de Uno R3 en is compatible met de meeste Uno R3 shields. Deze heeft een Renesas RA4M1 32-bits ARM Cortex-M4 processor aan boord die een aanzienlijke boost geeft aan de processing power, het geheugen en de functionaliteit.
De Arduino Uno R4 klokt op 48 MHz, wat 3x zo hoog is als bij de populaire Uno R3. Daarnaast is de SRAM geüpgraded van 2 kB naar 32 kB, en het flashgeheugen van 32 kB naar 256 kB, om daarmee ook complexere projecten mogelijk te maken. De USB-aansluiting is nu USB-C en de maximale voedingsspanning verhoogd naar 24 V door een verbeterd thermisch ontwerp. Het board bevat een CAN bus en een SPI poort, waardoor gebruikers minder bedrading nodig hebben, en taken in parallel kunnen worden uitgevoerd door meerdere shields aan te sluiten. Ook is er een 12-bits analoge DAC aanwezig op het board.
Let op: De maximale IO-pin stroom is maar 8mA (in vergelijking tot >20mA bij de R3). Veel tutorials online met bijvoorbeeld LEDs gebruiken voorschakelweerstanden van 220Ω om rond de 15mA uit te komen. Voor de R4 is deze weerstand dus te laag, gebruik daarom minimaal 470Ω weerstanden.
Arduino UNO R4 Minima specificaties:
– SKU: ABX00080
– Microcontroller: Renesas RA4M1 (Arm® Cortex®-M4)
– USB-C: Programming Port
– Digitale I/O pinnen: 14
– Analoge input pinnen: 6
– DAC: 1
– PWM pinnnen: 6
– UART: 4x
– I2C: 1x
– SPI Yes, 1x
– CAN Yes 1 CAN Bus
– Circuit operating voltage: 5 V
– Input voltage (VIN): 6-24 V
– DC Current per I/O Pin: 8 mA
– Kloksnelheid: 48 MHz
– Memory RA4M1: 256 kB Flash: 32 kB RAM
