Beschrijving

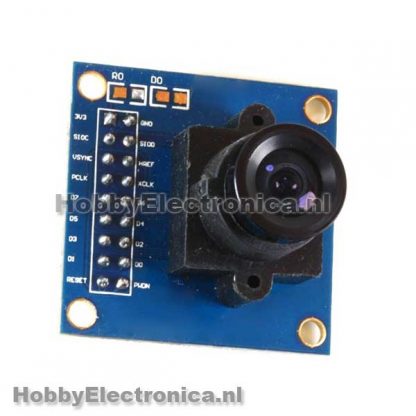

Camera module ov7670 , een digitale camera module compleet met lens. Deze module kan bijvoorbeeld digitaal worden uitgelezen door een Arduino microcontroller. Voeg deze toe aan bijvoorbeeld een robot voor beeldherkenning.
Camera module ov7670 specificaties:
– Resolutie: VGA 640X480.
– Maximum fps: 30.
– Megapixel: 0,3.
– DSP pre processing.
– Serial Camera Control Bus (SCCB)
Pinout:
Pin | Type | Description |
---|---|---|
VDD** | Supply | Power supply |
GND | Supply | Ground level |
SDIOC | Input | SCCB clock |
SDIOD | Input/Output | SCCB data |
VSYNC | Output | Vertical synchronization |
HREF | Output | Horizontal synchronization |
PCLK | Output | Pixel clock |
XCLK | Input | System clock |
D0-D7 | Output | Video parallel output |
RESET | Input | Reset (Active low) |
PWDN | Input | Power down (Active high) |
