Beschrijving

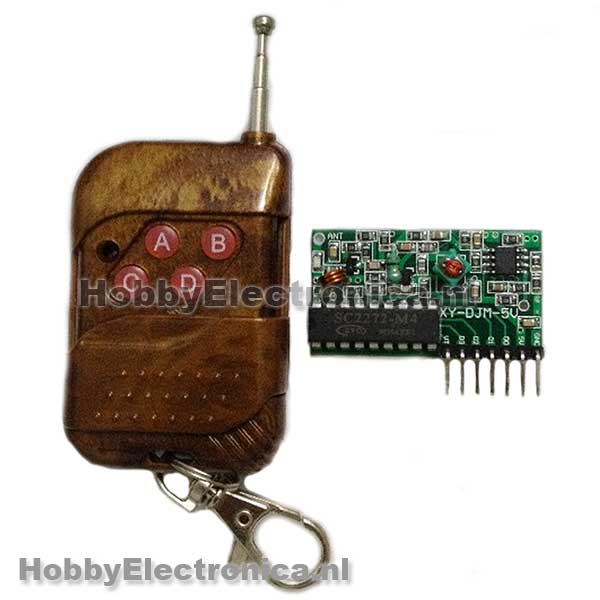

RF afstandsbediening en ontvanger. Deze set bestaat uit een 4 button afstandsbediening en een draadloze ontvanger board. Bedien je Arduino, PIC of ander microcontroller projecten op afstand met deze set.
Om bijvoorbeeld je eigen alarm installatie te maken of het schakelen van domotica apparatuur.
RF afstandsbediening specificaties:
– Werkt op: 5V
– Frequentie: 433.92MHZ
– Modulatie Mode: ASK
– Operating Temperatuur: -10 ° C to +70 ° C
– Ontvanger gevoeligheid (dBm): -105DB
– Output: hoog signaal
– 23A/12V batterij(kan met of zonder batterij worden geleverd)
Pins:
|
Pin |
Name |
Functional Description |
|
1 |
VT |
Output status indication |
|
2 |
D3 |
Data output |
|
3 |
D2 |
Data output |
|
4 |
D1 |
Data output |
|
5 |
D0 |
Data output |
|
6 |
5V |
Positive power |
|
7 |
GND |
Negative power |
|
8 |
ANT |
Antenna side |
