Beschrijving

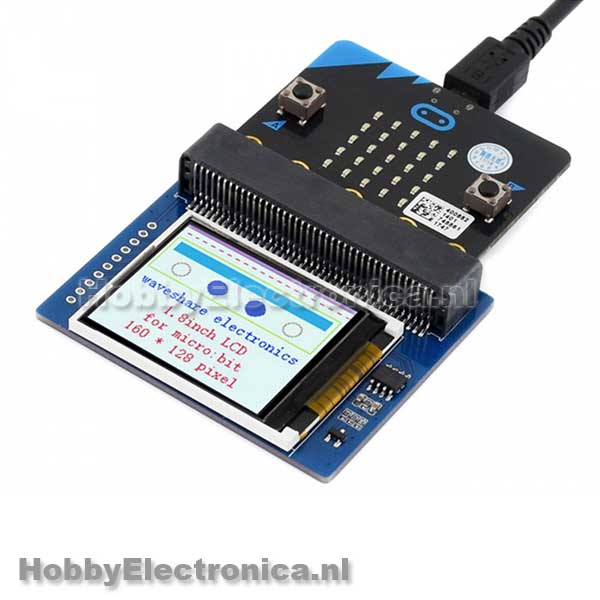

Displaybit 160×128 1.8 Inch. Dit is een kleurrijke weergavemodule ontworpen voor de BBC micro: bit, 1,8 inch diagonaal, 160×128 pixels, geschikt voor weergave van 65K kleuren.
Displaybit 160×128 1.8 Inch specificaties
– micro:bit edge connector, direct pluggable
– Embedded driver ST7735S, supports 65K kleuren
– Onboard SRAM 23LC1024, voor display cache
– SPI interface
– Backlight adjustment via PWM
– Resolutie: 160×128
– Display kleur: RGB, 65K kleuren
– Operating voltage: 3.3V
– Afmetingen: 61mm x 51.5mm
– Wiki
| PIN | micro:bit PIN | Description |
|---|---|---|
| Vcc | 3V3 | Power |
| GND | GND | Ground |
| MISO | P14 | SPI data master input/slave output |
| MOSI | P15 | SPI data master output/slave input |
| SCK | P13 | SPI clock input |
| LCD_CS | P16 | LCD chip selection |
| RAM_CS | P2 | SRAM chip selection |
| DC | P12 | LCD data/command |
| RST | P8 | LCD reset |
| BL | P1 | LCD backlight |
