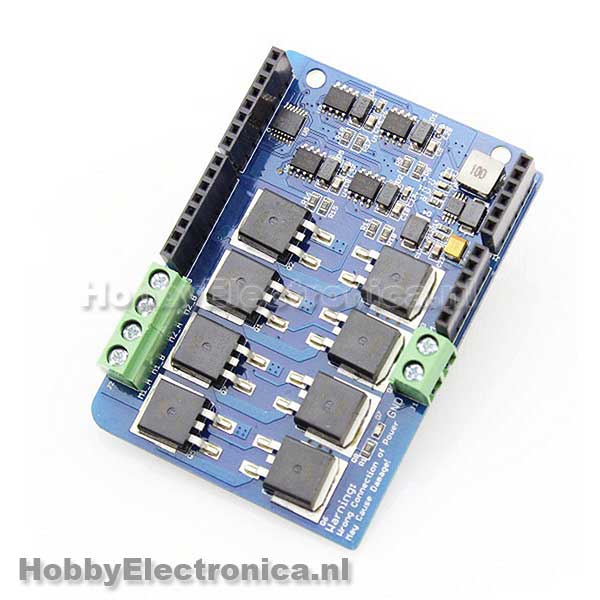

Dual Channel H-Bridge Motor Shield

22,95

5 op voorraad

SKU: HE0429-003 Categorieën: , , Tag: Verzenden:

Beschrijving

Dual Channel H-Bridge Motor Shield is samengesteld uit 2 afzonderlijke MOSFET H-bruggen, ontworpen om twee DC-motoren met max 8A aansturen. Opgebouwd met 8 N-kanaal MOSFET IRF3205S en 4 motor controllers IR2104, met 2 H-bruggen.

Met dit shield en een Arduino board, kunnen motoren worden aangestuurd met een maximale stroom 8A @ 22V. De universele 7.4 ~ 11.1V lipo batterij die populair is in de RC auto’s en modelvliegtuigen kan ook worden toegepast.

Dual Channel H-Bridge Motor Shield kan worden bediend door een 0 of 1 signaal en een PWM signaal voor de snelheid. Hierdoor kan de snelheid en richting per motor worden geregeld.

Dual Channel H-Bridge Motor Shield specificaties:
– IRF3205S MOSFET, die max stroom ondersteunen tot 110A
– H-Brug IR2104
– 2 Kanalen
– Bedrijfsspanning: 6- 22V
– Continu uitgangsstroom: 8 Amps
– Peak-uitgang stroom: 15 Ampère
– PWM Duty: 0 ~ 99%
– 2 oz koper dikte, voor een grotere stroom
Wiki en voorbeeld code
