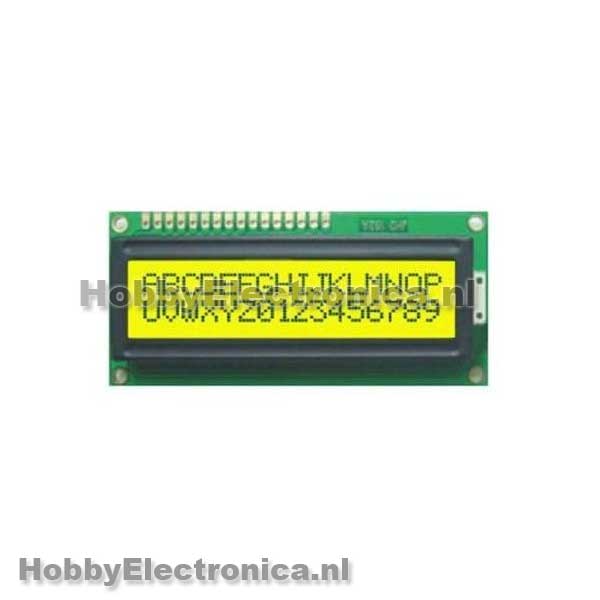

HD44780 16×2 Karakters LCD display module geel backlight

2,95

Geel backlight en groene karakters. Hoog instelbaar contrast en grote kijkhoek.

12 op voorraad

SKU: HE0196-910 Categorie: Tags: , , , Verzenden:

Beschrijving

HD44780 16×2 LCD controller met 16×2 Karakters display module. Geel backlight en groene karakters. 2 regels, 16 karakters per regel. Hoog contrast en grote kijkhoek.

– Werkt op: 5V
– Instelbaar contrast.
– Zichtbaar display: 64.5mm x 16mm.

Extra informatie

Gewicht 32 g
Afmetingen 80 × 35 × 11 mm

Arduino code voorbeeld:

Bekijk de LiquidCrystal library en voorbeelden.

Dubbel klik het code block om alles te selecteren en eenvoudig te kopieren.

/*
  LiquidCrystal Library - Hello World

 Demonstrates the use a 16x2 LCD display.  The LiquidCrystal
 library works with all LCD displays that are compatible with the
 Hitachi HD44780 driver. There are many of them out there, and you
 can usually tell them by the 16-pin interface.

 This sketch prints "Hello World!" to the LCD
 and shows the time.

  The circuit:
 * LCD RS pin to digital pin 12
 * LCD Enable pin to digital pin 11
 * LCD D4 pin to digital pin 5
 * LCD D5 pin to digital pin 4
 * LCD D6 pin to digital pin 3
 * LCD D7 pin to digital pin 2
 * LCD R/W pin to ground
 * 10K resistor:
 * ends to +5V and ground
 * wiper to LCD VO pin (pin 3)

 Library originally added 18 Apr 2008
 by David A. Mellis
 library modified 5 Jul 2009
 by Limor Fried (http://www.ladyada.net)
 example added 9 Jul 2009
 by Tom Igoe
 modified 22 Nov 2010
 by Tom Igoe

 This example code is in the public domain.

 http://www.arduino.cc/en/Tutorial/LiquidCrystal
 */

// include the library code:
#include <LiquidCrystal.h>

// initialize the library with the numbers of the interface pins
LiquidCrystal lcd(12, 11, 5, 4, 3, 2);

void setup() {
  // set up the LCD's number of columns and rows:
  lcd.begin(16, 2);
  // Print a message to the LCD.
  lcd.print("hello, world!");
}

void loop() {
  // set the cursor to column 0, line 1
  // (note: line 1 is the second row, since counting begins with 0):
  lcd.setCursor(0, 1);
  // print the number of seconds since reset:
  lcd.print(millis()/1000);
}
