Beschrijving

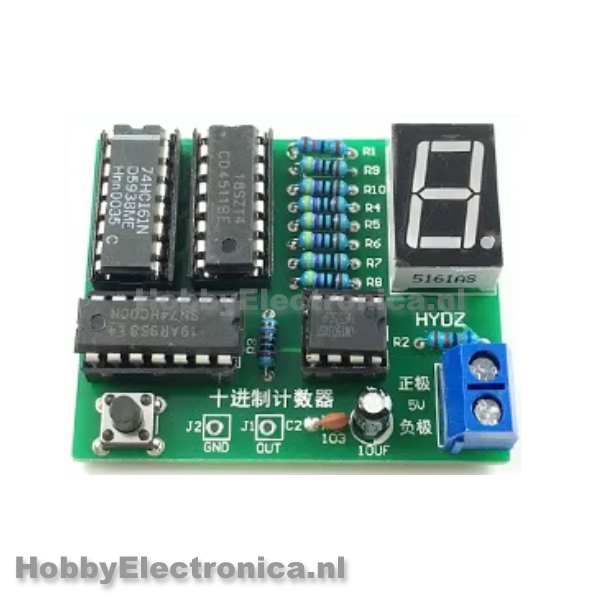

Decimale teller kit CD4518 is een educatieve elektronische bouwset waarmee je een volledig werkende digitale counter kunt bouwen. Met de CD4518 chip als hart van de schakeling. Deze kit is ontworpen voor opleiding, hobbyprojecten en het aanleren van basis‑elektronica, solderen en digitale logica.

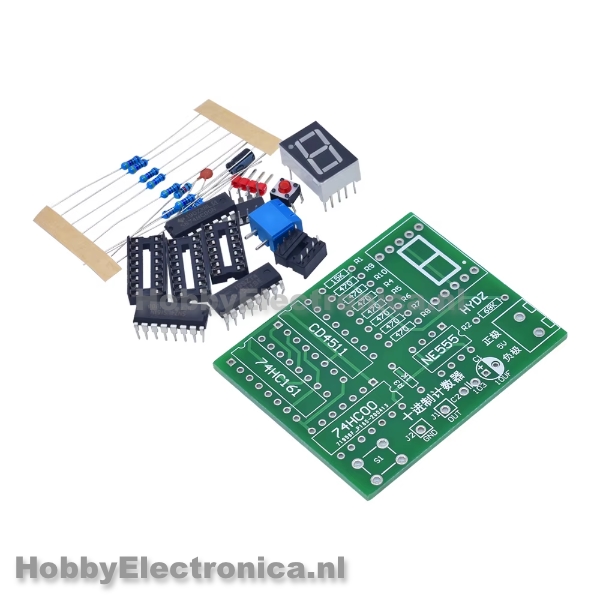

De bouwset wordt geleverd met een hoogwaardige PCB, duidelijk gemarkeerde componentlocaties en alle benodigde onderdelen. Dankzij de eenvoudige montage is dit project uitstekend geschikt voor beginners, maar ook uitdagend genoeg voor gevorderden die een compact en functioneel tel‑systeem willen maken.
Gebruik deze teller voor schoolopdrachten, maker‑projecten, experimenten met digitale schakelingen of als praktisch leermiddel in technieklessen.
De print op de pcb laat zien waar de componenten moeten komen. Langste poten aan de componenten is de + en de korte poot de -.
Decimale teller kit CD4518 specificaties:
– Voedingsspanning: 3–5V DC
– Hoofdchip: CD4518
– Display: 7‑segment LED‑display
– Functie knop: Reset (start opnieuw bij 0)
Componentenlijst:
– Elektronica 470 Ω weerstand ×7
– Weerstand 1K Ω ×1
– Weerstand 15K Ω ×1
– Weerstand 68K Ω ×1
– Keramische condensator 30 pF ×1
– Elektrolytische condensator 10 µF 25V ×1
– 6×6 drukknop ×1
– 4‑pins rechte header ×1
– KF301‑2P schroefterminal ×1
– 0,56 inch 1‑cijfer gemeenschappelijke kathode 7‑segment display 5611AH ×1
– NE555 IC ×1
– 8‑pins IC‑voet ×1
– 74HC00 I ×1
– 14‑pins IC‑voet ×1
– 74LS161N IC ×1
– CD4511 IC ×1
– 16‑pins IC‑voet ×2
– PCB‑bord ×1
