DRV8825 StepStick stappen motor driver

€4,95

30 op voorraad

SKU: HE0382-003 Categorieën: , , Verzenden:

Beschrijving

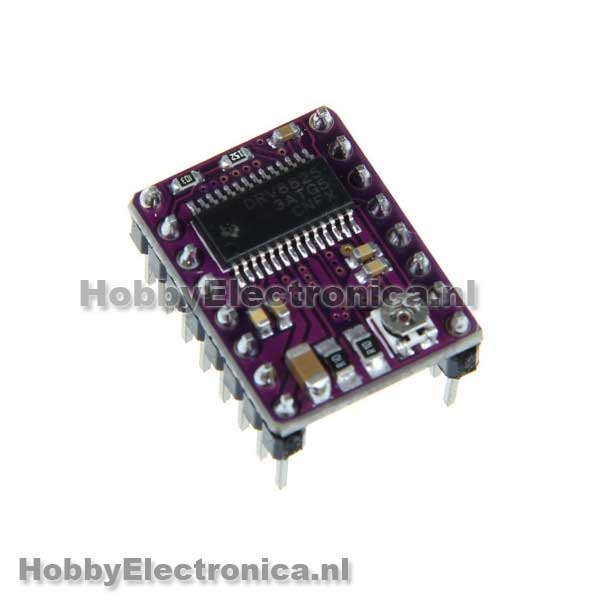

DRV8825 StepStick stappen motor driver is een breakout board voor TI’s DRV8825 microstepping bipolaire stappen motor driver. De module heeft een layout en interface die bijna identiek aan die van de A4988, zodat deze kan worden gebruikt als een hogere prestatie vervanging. De DRV8825 beschikt over instelbare stroom begrenzing en oververhitting bescherming en zes microstep resoluties (tot 1/32-stap). Hij werkt op 8,2-45 V en kan tot ongeveer 1,5 A per fase zonder een koel lichaam of luchtstroom (geschikt voor maximaal 2,2 A met voldoende extra koeling).

DRV8825 StepStick stappen motor driver specificaties:
– Simpele stap en richting control interface
– 6 verschillende stappen: full-step, half-step, 1/4-step, 1/8-step, 1/16-step en 1/32-step
– Geschikt voor 3.3V en 5V
– Temperatuur, Volt en Ampere beveiliging
– Kortsluiting beveiliging

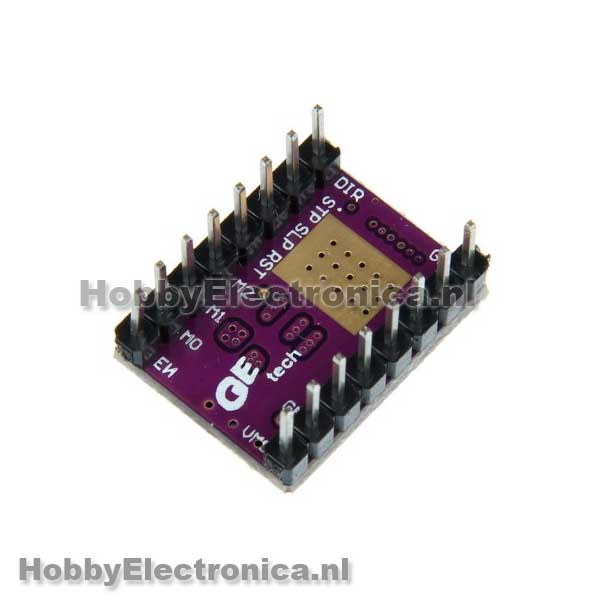

– Module maat, pin out en interface hetzelfde als de A4988 driver
– 45V max
– Built-in regulator

Meer info

Arduino code voorbeeld:

int dirPin = 8;
int stepperPin = 7;
void setup() {
 pinMode(dirPin, OUTPUT);
 pinMode(stepperPin, OUTPUT);
}
 void step(boolean dir,int steps){
 digitalWrite(dirPin,dir);
 delay(50);
 for(int i=0;i<steps;i++){
   digitalWrite(stepperPin, HIGH);
   delayMicroseconds(800);
   digitalWrite(stepperPin, LOW);
   delayMicroseconds(800);
 }
}
void loop(){
 step(true,1600);
 delay(500);
 step(false,1600*5);
 delay(500);
}
