NE555 pulsfrequentie blokgolfsignaal kit

1,95

10 op voorraad

SKU: HE1070-615 Categorieën: , Verzenden:

Beschrijving

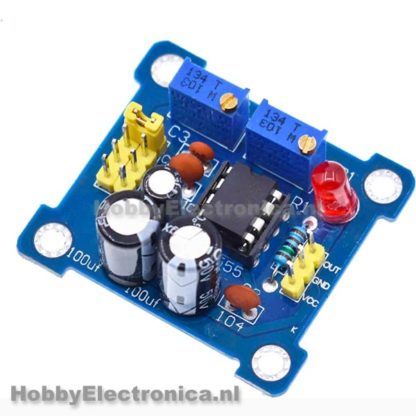

NE555 pulsfrequentie blokgolfsignaal kit genereert pulsen. Hij maakt gebruik van de populaire NE555 timer-IC die werkt als een stabiele multivibrator. De module heeft een frequentieregeling en een aan/uit-LED. Het kan gebruikt worden voor stappenmotor pulsen, testers etc.

NE555 pulsfrequentie blokgolfsignaal kit specificaties:
– Chip: NE555
– Ingang stroom: >= 100MA
– Ingangsspanning: 5V-15VDC (wanneer voeding is 5V, kan de uitgangsstroom 15MA rond, wanneer 12V voeding, de uitgangsstroom kan 35MA rond)
– Output amplitude: 4.2V V-PP naar 11.4V V-PP (Verschillende ingangsspanning, de output amplitude zal anders zijn)
– Maximale uitgangsstroom: >= 15MA (5V voeding, V-PP groter dan 50%), >= 35MA (12V voeding, V-PP groter dan 50%)
– De output frequentiebereik is selecteerbaar: LF bestand: 1Hz ~ 50Hz, ALS bestand: 50Hz ~ 1kHz, Hoge-frequentie bestand: 1KHz ~ 10kHz, HF bestand: 10kHz ~ 200kHz

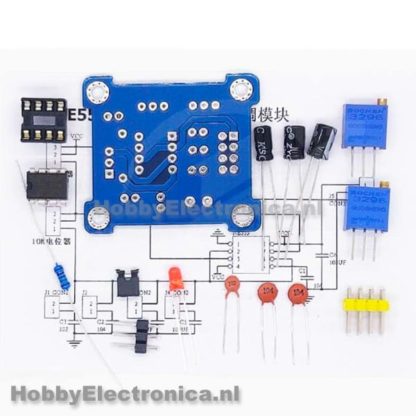

Eenvoudig kit on te leren solderen. De print op de pcb laat zien waar de componenten moeten komen. Langste poten aan de componenten is de + en de korte poot de -.
