Beschrijving

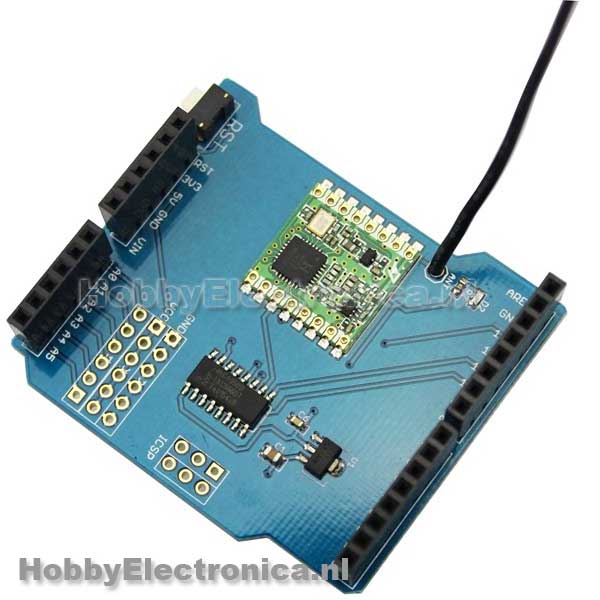

RFM69 Shield is een goedkope en veelzijdige radio module die actief is in de niet-gelicentieerde ISM band, een reeks frequenties gereserveerd voor low-power, op korte afstand, licentie-vrije radio’s. Het is perfect voor het bouwen van goedkope korte afstand draadloze netwerken van sensoren en actuatoren voor domotica. Hij heeft een bereik van 500 meter in open zicht.
De RFM69HCW maakt gebruik van een SPI (Serial Peripheral Interface) om te communiceren met een host-microcontroller. Er zijn diverse goede Arduino bibliotheken beschikbaar. Het ondersteunt maximaal 256 netwerken van 255 nodes per netwerk, voorzien van AES-encryptie om uw gegevens privé te houden en stuurt datapakketten tot 66 bytes lang.
RFM69 Shield specificaties:
– Frequency Range = Software configureerbaar van ~ 240MHz naar 980MHz
– Gevoeligheid = -118 dBm
– +17 DBm Max Output Power (configureerbaar)
– Data Rate = 1-128 kbps
– digitale RSSI
– Wake-on-radio
– Configureerbare packet structuur
– preambule detector
– TX en RX 64 byte FIFO
– Lage batterij detector
– Temperatuursensor en 8-bit ADC
– -40 Tot +85 ° C temperatuurbereik
– Zendvermogen: -18dBm (0.016mW) tot + 20dBm (100mW) in 1dBm stappen
– Ontvang gevoeligheid: tot -120dBm op 1.2kbps
– Stand-by stroom: 200uA
– Bit rates: 1.2kbps tot 300 kbps
– Werk spanning: 5V
– Stroomverbruik: 0.1uA slaap, 1.25mA standby, 16mA ontvangen, 130mA transmit (max)
– Encryptie: AES 128-bit (optioneel)
– Packet buffer (FIFO): 66 bytes
– Handleiding
