Beschrijving

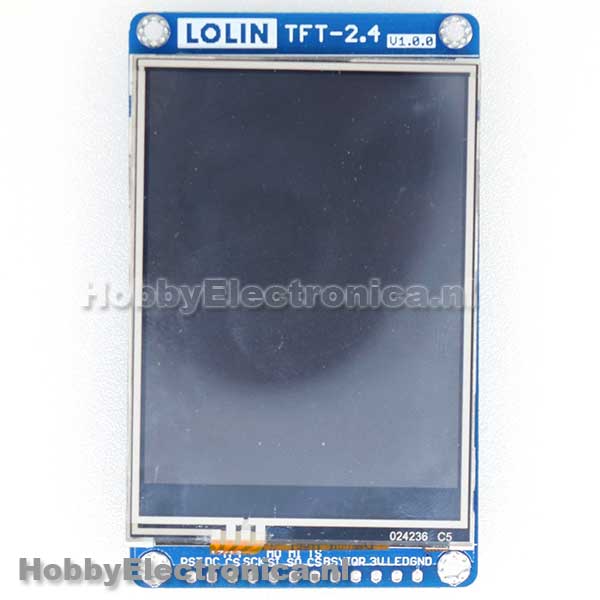

TFT 2.4 touch shield. 2.4 inch 320×240 pixels TFT LCD Touch Screen. Aangestuurd door de ILI9341 chip en het touch gedeelte door de XPT2046 chip. Werkt met de adafruit GFX library en de XPT2046_Touchscreen library. Het scherm kan op 3 verschillende manieren aangesloten worden: SPI, TFT connector of als shield op een D1 Mini.
TFT 2.4 touch shield specificaties
– 2,4-inch diagonaal LCD TFT-scherm
– 320 x 240 pixels
– TFT Driver IC: ILI9341
– Touchscreen-controller IC: XPT2046
– Compatibel met D1 mini, D1 mini Pro, D32 Pro.
– 3 aansluitings mogelijkheden
TFT 2.4 touch shield links
– Adafruit_GFX
– Adafruit_ILI9341
– XPT2046_Touchscreen Library
– Voorbeeld code

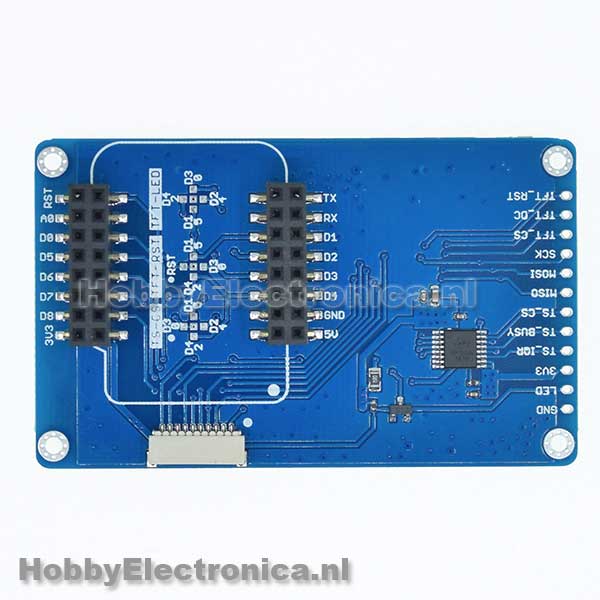

Pins
| D1 mini | GPIO | Shield |
| NC*(D1/D2/D3/D4) | NC*(5/4/0/2) | TFT_LED |
| RST*(D1/D3/D4)) | RST*(5/0/2) | TFT_RST |
| D8 | 15 | TFT_DC |
| D7 | 13 | MOSI |
| D6 | 12 | MISO |
| D5 | 14 | SCK |
| D0 | 16 | TFT_CS |
| D3*(D1/D2/D4) | 0*(5/4/2) | TS_CS |
