TFT I2C connector shield

2,45

10 op voorraad

SKU: HE0850-915 Categorieën: , Verzenden:

Beschrijving

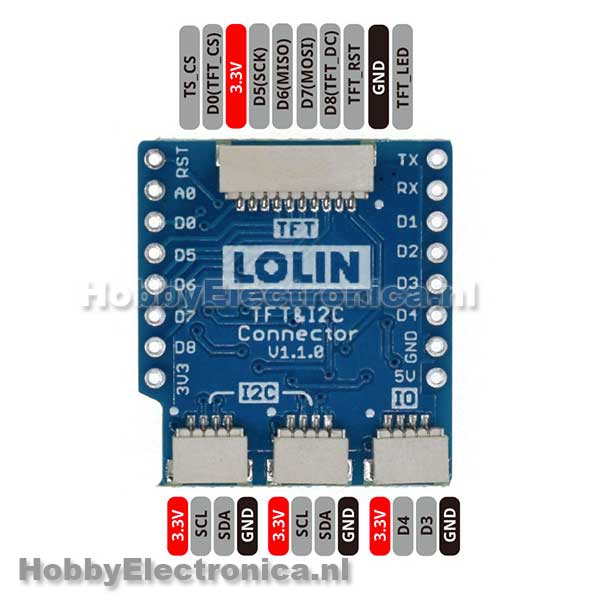

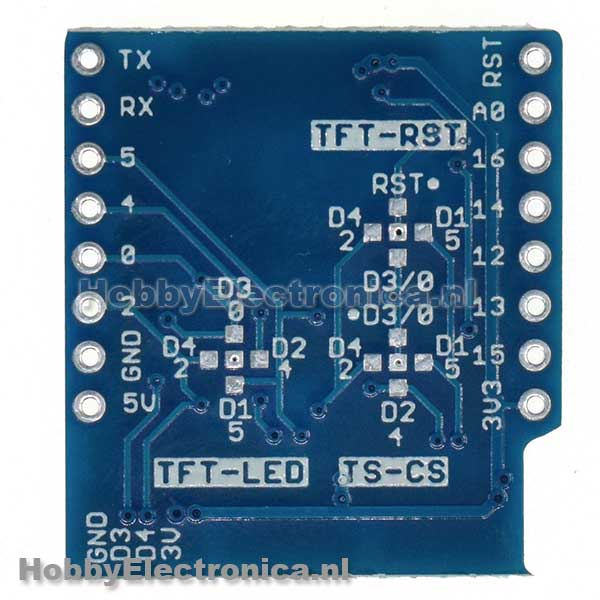

TFT I2C connector shield. 1x TFT, 2x I2C & 1x User IO Connector

TFT Connector

1 TFT_LED Backlight control pin, default: NC
2 GND
3 TFT_RST TFT RESET pin, default: RST
4 TFT_DC TFT Register select pin, default: D8 (IO15)
5 MOSI SPI MOSI, D7 (IO13)
6 MISO SPI MISO, D6 (IO12)
7 SCK SPI SCK, D5 (IO14)
8 3V3
9 TFT_CS TFT Select pin, default: D0 (IO16)
10 TS_CS Touch Screen Select pin, default: D3 (IO0)

I2C Connector

1 3V3
2 SCL D1 (IO5)
3 SDA D2 (IO4)
4 GND

User IO Connector

1 3V3
2 D4 (IO2)
3 D3 (IO0)
4 GND
