Beschrijving

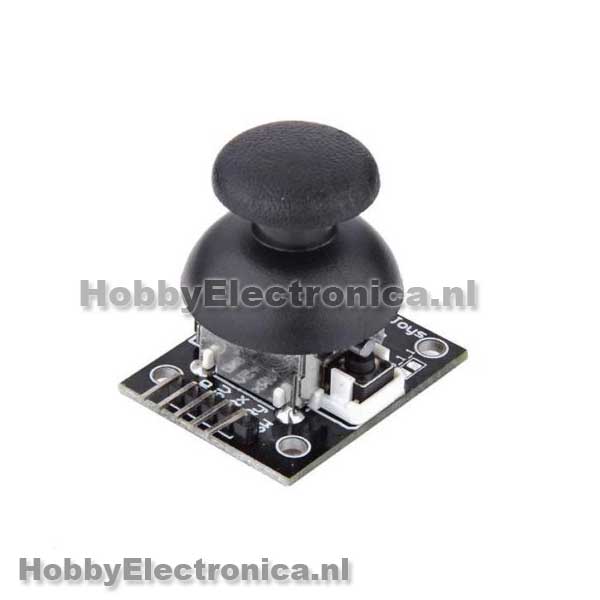

Joystick XY duo assig met button module KY-023. Voeg deze toe aan je robot, smart car of spel project voor de besturing. Eenvoudig met een Arduino te verbinden aan 2 analoge pinnen voor de XY besturing. De button kan aan een digitale pin worden aangesloten.
Arduino code voorbeeld:
int sensorPin = 5;
int value = 0;
void setup() {
pinMode(3, OUTPUT);
Serial.begin(9600);
}
void loop() {
value = analogRead(0);
Serial.print("X:");
Serial.print(value, DEC);
value = analogRead(1);
Serial.print(" | Y:");
Serial.print(value, DEC);
value = digitalRead(7);
Serial.print(" | Z: ");
Serial.println(value, DEC);
delay(100);
}
Enkel ingelogde klanten die dit product gekocht hebben, mogen een beoordeling schrijven.
Nathan –
De pin waar je SW op aansluit moet een interne pullup-weerstand gebruiken.
Hieronder de aangepaste code:
int sensorPin = 7;
int value = 0;
void setup() {
pinMode(sensorPin, INPUT_PULLUP);
Serial.begin(9600);
}
void loop() {
value = analogRead(A0);
Serial.print(“X:”);
Serial.print(value, DEC);
value = analogRead(A1);
Serial.print(” | Y:”);
Serial.print(value, DEC);
value = digitalRead(sensorPin);
Serial.print(” | Z: “);
Serial.println(value, DEC);
delay(100);
}
